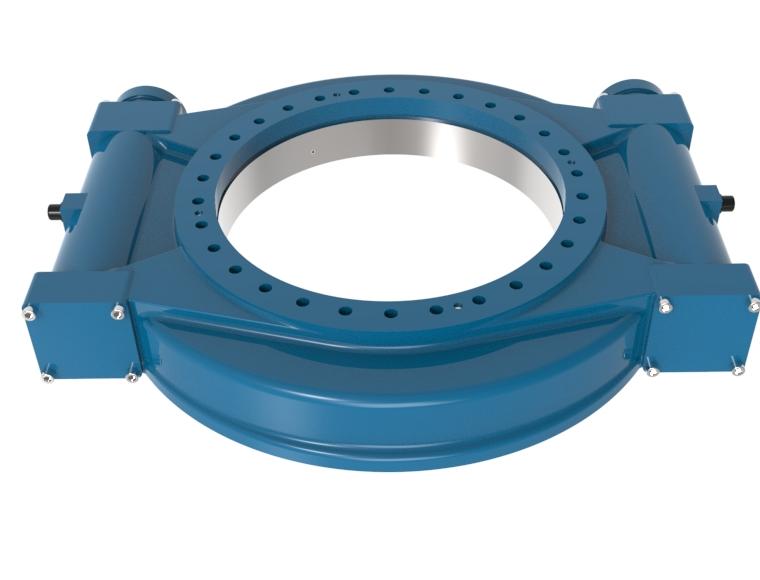

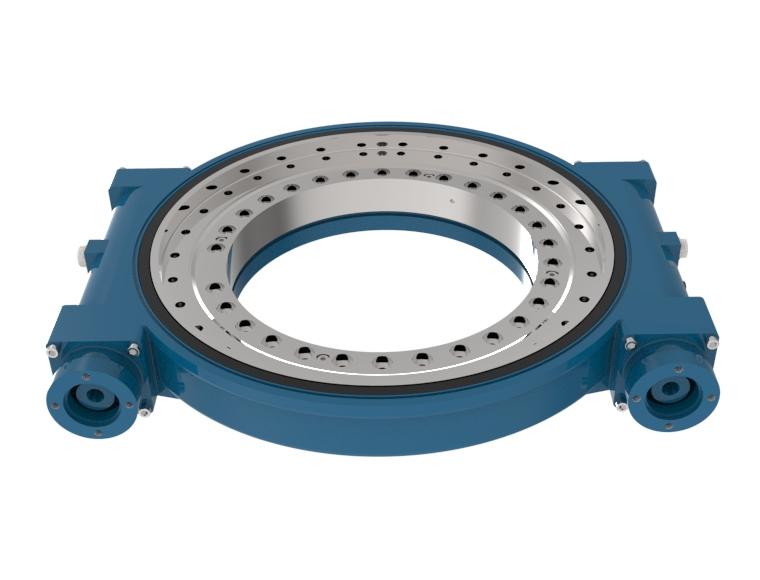

双蜗杆回转驱动 WED 25

什么是双螺杆回转驱动WED25？

WED25系列双蜗杆回转驱动装置是一种集成单元化传动部件，采用了双蜗杆同时驱动蜗轮的设计，可以在与WE25系列回转驱动相同安装尺寸下大幅提高输出扭矩和保持扭矩，从而提高机械整体性能。主要部件由基座、蜗杆和蜗轮组成。在密闭防护的情况下，可同时承载轴向力、径向力、倾覆力矩，并同时兼具自锁功能。ZA或ZK齿型蜗杆与蜗轮齿的啮合更加紧密，有效提高产品输出扭矩和工作效率。产品结构自带的自锁功能，可以在装置在失去驱动力的情况下阻止旋转部件反转，保证安全地锁定。该特性特别适用于对安全标准要求较高的应用领域。在不同的应用环境中，与液压马达或电动机匹配，为用户提供了更多的驱动选择。

WEDA25/WEDB25系列回转驱动是在WED系列基础上，密封方式优化为单骨架油封/双骨架油封，密封性更好，提高了更好的防尘防水效果，防护等级达到IP65，对于经常面临潮湿和多尘环境的重型设备（如船舶起重机和梁架），更适合在户外或恶劣环境下使用。

WED25-2系列双蜗杆回转驱动装置是在WED25系列回转驱动的基础上，回转轴承采用双排球回转轴承（八点接触球系列），在同样安装尺寸下，有效提高产品的轴向载荷、径向载荷和倾覆力矩，是重型机械转向（运梁车回转驱动等）和重型回转平台的首选。

双螺杆回转驱动WED25的特点

WED25双螺杆回转驱动设计具有一系列先进功能，以下是其中的一些关键特点：

• 高输出扭矩和保持扭矩
  WED25提供卓越的输出扭矩57.3 kN·m和保持扭矩268.7 kN·m。与较小的回转驱动相比，这些数值远远超出其能力，使得WED25成为重载应用（如建筑机械和工业系统）的理想选择。

• 自锁功能
  与WED17类似，WED25具备自锁功能，可以防止旋转部件在失去驱动力时发生反转。这个重要的安全特性确保了WED25所驱动的系统在电力中断或其他中断时保持牢固，防止危险的运动。对于需要严格安全标准的应用尤其有价值。

• 适用于严苛环境的封闭结构
  WED25回转驱动采用封闭外壳，能有效保护内部组件免受尘土、水分等环境因素的影响。这使得WED25特别适用于建筑工地、造船厂和海上平台等户外和恶劣工业环境。密封设计确保了驱动装置在挑战性条件下的长寿命和高效性。

• 双排球轴承设计
  WED25采用双排球轴承配置，提供卓越的承载能力。此八点接触球轴承设计增强了驱动装置承受轴向和径向负载的能力，提高了整体性能、耐久性和稳定性。这一特性在高负荷应用中尤为重要，如重型起重机或大型旋转机械。

• 高负载能力
  WED25具有2360 kN的轴向静态额定载荷和945 kN的径向静态额定载荷，能够承受巨大的负载，适用于需要稳定性和可靠性的高负荷应用。此外，WED25还提供590 kN和470 kN的动态轴向和径向额定载荷，确保在不妥协性能的前提下承受重大动态力。

• 精确度和准确性
  WED25具有≤0.1°的追踪精度，确保运动的准确性和可重复性。这一精度在起重机、回转台和伸缩系统等应用中至关重要，因为位置的小偏差可能导致操作问题或安全隐患。高精度使得WED25成为需要精确控制旋转运动的应用中不可或缺的部件。

• 紧凑高效的设计
  尽管具有高扭矩容量，WED25仍设计为紧凑高效，能够便捷地集成到现有系统中，而无需对周围基础设施进行大幅改动。紧凑的尺寸使得安装和维护更为简便，从而提高了整体系统效率和性能。

• 优化的齿轮比
  WED25具有104:1的齿轮比，在速度和扭矩之间提供了平衡的选择。该齿轮比适用于广泛的应用，确保驱动装置在提供所需功率的同时保持合理的操作速度。齿轮比可以根据具体的操作需求进行定制，为用户提供灵活性。

• 耐用性和长寿命
  WED25凭借其耐用的结构和先进的工程设计，确保了长时间的可靠使用。使用高质量材料、密封组件和精密制造工艺确保回转驱动即使在挑战性环境中也能稳定工作，减少了维护成本并提高了整体系统的效率。

双螺杆回转驱动WED25的应用

WED25双螺杆回转驱动适用于需要高扭矩、精度和可靠性的多种工业应用。其优越的承载能力和自锁功能使其成为重型机械和设备的理想选择。主要应用包括：

• 起重机和提升机
  WED25广泛应用于起重机系统，为其旋转机构提供动力，使起重机能够移动重物。由于其高扭矩和保持扭矩，WED25特别适合用于建筑、造船和石油平台等大型起重机。自锁功能确保起重机在停止运行时保持稳定。

• 矿业和重型设备
  在矿业行业，WED25用于旋转钻机、挖掘机和输送机等设备。面对重载时，这些机器需要强力的回转驱动来旋转其臂架或其他组件。WED25提供必要的扭矩和精度，同时能够承受矿业作业中的高要求。

• 造船和海上平台
  WED25在海洋和海上行业中非常有效，广泛应用于驱动起重机、绞车及其他机械系统的旋转。由于封闭设计，它能抵抗水和盐腐蚀，非常适合用于造船厂和海上钻探平台。

• 风力发电系统
  在风力涡轮机中，WED25用于驱动机舱的旋转机构，将涡轮叶片与风向对准。WED25的高负载能力和自锁功能确保机舱在恶劣天气条件下依然稳固，驱动装置的精度确保风力涡轮机高效运行，最大化能量产出。

• 可再生能源应用
  除了风力涡轮机，WED25还应用于太阳能跟踪系统等其他可再生能源领域。在太阳能发电厂中，回转驱动旋转太阳能板以跟随太阳路径，优化能量吸收。WED25的精度和负载能力确保这些系统保持高效和耐用。

• 重型工业机械
  WED25广泛应用于各种重型机械设备，包括回转台、回转窑和大型旋转设备。其卓越的轴向和径向承载能力使其成为这些高负载应用的理想选择，确保机械设备平稳可靠地运行。

• 航空航天和国防
  WED25还可以应用于需要精确旋转运动的航空航天和国防系统，如雷达盘、卫星天线和导弹发射器。高精度和负载能力确保即使在极端条件下，回转驱动也能实现稳定、准确的定位。

如何定制双螺杆回转驱动WED25

定制WED25双螺杆回转驱动涉及根据应用的具体需求选择不同的选项。关键定制因素包括：

• 扭矩需求
  WED25标准输出扭矩为57.3 kN·m，但可根据具体应用需求调整。客户可以根据系统的负载承载要求选择更高或更低的扭矩配置。

• 齿轮比
  尽管WED25的标准齿轮比为104:1，但根据速度和扭矩需求，齿轮比可进行定制。调整齿轮比可以优化驱动性能，适应不同类型的机械设备和操作需求。

•


轴承和密封选项
对于特别苛刻的应用环境，客户可以选择额外的密封保护和增强的轴承配置，以提高回转驱动的耐用性和可靠性。

• 安装配置
  根据具体设备要求，可以定制WED25的安装方式，如安装支架、驱动方向等，确保它能够与现有系统无缝集成。

通过定制化设计，WED25能够精确满足客户的性能需求，确保设备高效稳定地运行。

结语

WED25双螺杆回转驱动凭借其高输出扭矩、精确控制、强大负载能力和自锁功能，成为多种工业应用中不可或缺的核心部件。无论是建筑、矿业、风力发电，还是海上平台，WED25都能为重型机械和设备提供高效、可靠的旋转驱动，推动行业向更高效、更安全的方向发展。
